La conception d’une charpente pour toit plat bac acier ne se résume pas à poser des tôles nervurées sur des pannes. Le dimensionnement engage la conformité aux DTU, la pérennité de l’étanchéité et, en amont de tout, la validité de la garantie décennale. Nous détaillons ici les points techniques que la plupart des guides de pose passent sous silence.
DTU 40.35 et DTU 43.3 : le cadre normatif qui conditionne la garantie décennale
Un toit plat bac acier relève de deux documents techniques unifiés distincts selon la fonction de la tôle. Le NF DTU 40.35 encadre les couvertures en plaques nervurées : il fixe les pentes minimales en fonction de la hauteur de nervure et impose des dispositions anti-condensation dans la paroi.
Lorsque le bac acier sert d’élément porteur pour une toiture-terrasse (avec complexe d’étanchéité rapporté), c’est le NF DTU 43.3, complété par le cahier CSTB 3537-V2, qui s’applique. Ce référentiel couvre les locaux de faible à forte hygrométrie et détaille les contraintes de fixation du bac sur la charpente.
Le non-respect de l’un ou l’autre de ces DTU peut entraîner la déchéance de la garantie décennale de l’artisan et le refus de prise en charge par l’assureur en cas de sinistre. Nous recommandons de vérifier, avant signature du devis, que le lot charpente-couverture mentionne explicitement les DTU visés.
Pour approfondir la lecture d’un schéma de charpente pour toit plat bac acier, il faut garder à l’esprit que chaque cote du plan (entraxe des pannes, porte-à-faux, pente) découle directement de ces exigences normatives.
Dimensionnement des pannes et entraxe : les paramètres de calcul d’une charpente toit plat
La charpente d’un toit plat repose sur des pannes, généralement en bois (madriers) ou en acier (IPE, HEA). Le choix du matériau dépend de la portée libre et des charges à reprendre.
Charges permanentes et charges climatiques
La structure doit supporter le poids propre du bac acier, de l’isolant, du complexe d’étanchéité et, le cas échéant, d’une végétalisation ou d’un platelage accessible. À cela s’ajoutent les charges climatiques : neige (variable selon la zone géographique et l’altitude) et vent (pression et dépression).
L’entraxe des pannes détermine la résistance globale du plan de toiture. Un entraxe trop large provoque une flèche excessive du bac acier sous charge, source de rétention d’eau et de fatigue mécanique des fixations. Les abaques fournis par les fabricants de bacs nervurés donnent l’entraxe maximal admissible selon le profil choisi, l’épaisseur de tôle et la charge appliquée.
Pente minimale et évacuation des eaux pluviales
Un toit dit « plat » n’est jamais horizontal. La pente minimale couramment retenue se situe entre 2 et 5 %, créée soit par la géométrie de la charpente (pannes de hauteurs décroissantes), soit par des cales de pente rapportées. Une pente insuffisante favorise la stagnation, accélère la dégradation de l’étanchéité et sort du cadre des DTU.
Fixation du bac acier sur charpente bois ou acier
La liaison entre le bac acier et la structure porteuse conditionne la tenue au vent et la durabilité du couvert. Deux configurations principales existent.
- Sur charpente bois (pannes en lamellé-collé ou massif), la fixation se fait par vis autoperceuses à rondelle d’étanchéité EPDM, vissées en sommet de nervure pour les toitures accessibles ou en fond de nervure selon le DTU applicable.
- Sur charpente acier (pannes IPE/HEA), des vis autoperceuses à ailettes percent la semelle du profilé. Le couple de serrage doit être contrôlé pour ne pas écraser la rondelle d’étanchéité ni déformer la tôle.
- Dans les deux cas, le nombre de fixations par mètre carré augmente en rives et en angles de toiture, zones soumises aux dépressions de vent les plus fortes. Les plans de calepinage fournis par le fabricant précisent cette densité renforcée.
Une fixation sous-dimensionnée en rive est la première cause d’arrachement de bac acier lors de tempêtes. Nous observons régulièrement des sinistres liés à un calepinage non conforme aux zones de vent définies par les Eurocodes.

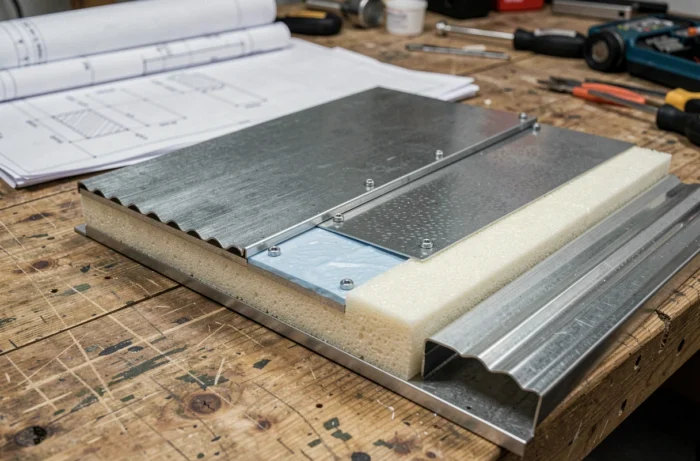

Isolation et pare-vapeur : éviter la condensation sous bac acier
Le bac acier est un matériau imperméable à la vapeur d’eau. Sans dispositif adapté, la vapeur produite par l’activité intérieure migre vers la sous-face froide de la tôle et condense. Ce phénomène dégrade l’isolant, corrode les fixations et génère des coulures visibles.
La parade repose sur la mise en place d’un pare-vapeur continu côté chaud, sous l’isolant. Le Sd (épaisseur de diffusion équivalente) du pare-vapeur doit être adapté à l’hygrométrie du local. Pour un local à forte hygrométrie (cuisine collective, piscine), un pare-vapeur métallique est requis.
L’isolant lui-même, posé entre les pannes ou au-dessus du bac en configuration « toiture chaude », participe au contrôle du point de rosée. En toiture chaude, l’isolant est placé au-dessus du bac acier porteur, recouvert par la membrane d’étanchéité. Cette configuration supprime les ponts thermiques au droit des pannes et simplifie la continuité du pare-vapeur.
- Toiture froide (isolant sous le bac) : ventilation obligatoire de la lame d’air entre isolant et bac, adaptée aux bâtiments non chauffés ou à faible hygrométrie.
- Toiture chaude (isolant sur le bac) : solution privilégiée pour les locaux habités, conforme au DTU 43.3 avec élément porteur en tôle d’acier nervurée.
- Toiture inversée (isolant au-dessus de l’étanchéité) : peu courante en bac acier, réservée à des cas spécifiques de toitures accessibles avec protection lourde.
Sécurité en toiture et ligne de vie : une obligation souvent négligée

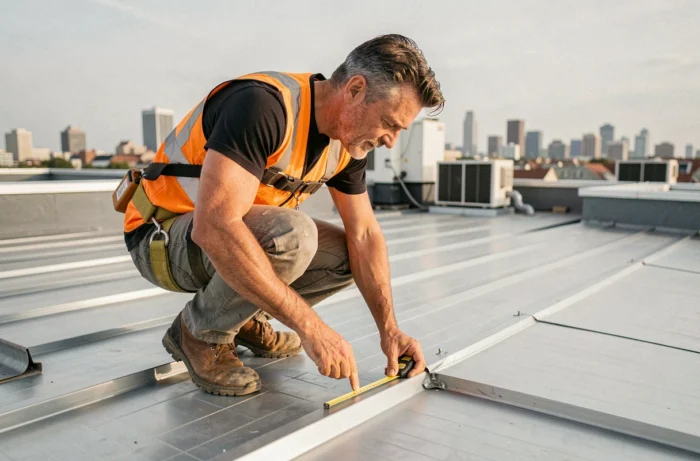

Tout toit plat accessible pour maintenance (nettoyage des évacuations, entretien de l’étanchéité) doit intégrer des dispositifs antichute. La réglementation impose des garde-corps périphériques ou, à défaut, des lignes de vie conformes à la norme EN 795 fixées dans la structure porteuse.
Les points d’ancrage ne se fixent pas dans le bac acier seul : ils traversent la tôle et se boulonnent sur les pannes ou sur des platines soudées à la charpente métallique. Ce détail doit figurer sur le schéma de charpente dès la phase de conception, car un ajout ultérieur impose des percements qui compromettent l’étanchéité.
La charpente d’un toit plat bac acier se conçoit comme un système complet, du pare-vapeur jusqu’à la ligne de vie. Chaque couche dépend de la précédente, et le dimensionnement de la structure porteuse conditionne la conformité de l’ensemble. Un schéma détaillé, validé par un bureau d’études, reste le meilleur outil pour coordonner les lots et sécuriser la garantie décennale.
