El diseño de una estructura para un techo plano de chapa de acero no se limita a colocar chapas acanaladas sobre vigas. El dimensionamiento implica la conformidad con los DTU, la durabilidad de la impermeabilización y, antes que nada, la validez de la garantía decenal. A continuación, detallamos los puntos técnicos que la mayoría de las guías de instalación pasan por alto.
DTU 40.35 y DTU 43.3: el marco normativo que condiciona la garantía decenal
Un techo plano de chapa de acero se rige por dos documentos técnicos unificados distintos según la función de la chapa. El NF DTU 40.35 regula las cubiertas en placas acanaladas: establece las pendientes mínimas según la altura de la nervadura e impone disposiciones anti-condensación en la pared.
Cuando la chapa de acero sirve como elemento portante para una azotea (con complejo de impermeabilización añadido), se aplica el NF DTU 43.3, complementado por el cuaderno CSTB 3537-V2. Este referente cubre los locales de baja a alta higrometría y detalla las restricciones de fijación de la chapa sobre la estructura.
El incumplimiento de uno u otro de estos DTU puede resultar en la pérdida de la garantía decenal del artesano y el rechazo de la cobertura por parte del asegurador en caso de siniestro. Recomendamos verificar, antes de firmar el presupuesto, que el lote de estructura-cubierta mencione explícitamente los DTU mencionados.
Para profundizar en la lectura de un esquema de estructura para techo plano de chapa de acero, es importante tener en cuenta que cada medida del plano (distancia entre vigas, voladizo, pendiente) deriva directamente de estos requisitos normativos.
Dimensionamiento de las vigas y distancia entre ellas: los parámetros de cálculo de una estructura de techo plano
La estructura de un techo plano se apoya en vigas, generalmente de madera (viguetas) o de acero (IPE, HEA). La elección del material depende de la luz libre y de las cargas a soportar.
Cargas permanentes y cargas climáticas
La estructura debe soportar el peso propio de la chapa de acero, del aislante, del complejo de impermeabilización y, en su caso, de una vegetación o de un suelo accesible. A esto se suman las cargas climáticas: nieve (variable según la zona geográfica y la altitud) y viento (presión y depresión).
La distancia entre las vigas determina la resistencia global del plano del techo. Una distancia demasiado amplia provoca una flecha excesiva de la chapa de acero bajo carga, lo que genera retención de agua y fatiga mecánica de las fijaciones. Las tablas proporcionadas por los fabricantes de chapas acanaladas indican la distancia máxima admisible según el perfil elegido, el grosor de la chapa y la carga aplicada.
Pendiente mínima y evacuación de aguas pluviales
Un techo denominado “plano” nunca es horizontal. La pendiente mínima comúnmente aceptada se sitúa entre el 2 y el 5 %, creada ya sea por la geometría de la estructura (vigas de alturas decrecientes) o por cuñas de pendiente añadidas. Una pendiente insuficiente favorece la estancación, acelera la degradación de la impermeabilización y se sale del marco de los DTU.

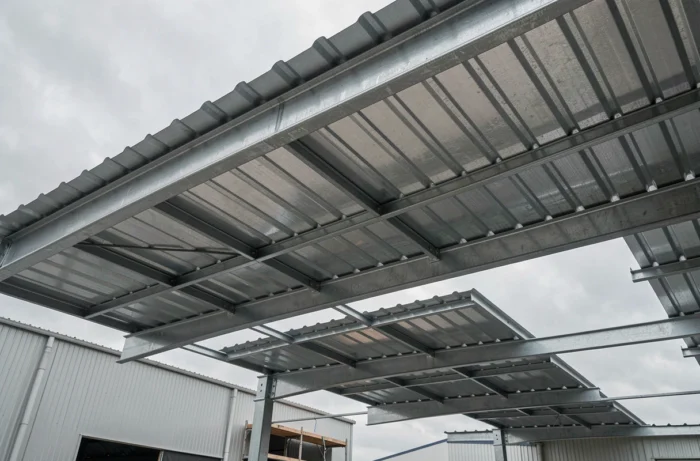

Fijación de la chapa de acero sobre estructura de madera o acero
La conexión entre la chapa de acero y la estructura portante condiciona la resistencia al viento y la durabilidad de la cubierta. Existen dos configuraciones principales.
- Sobre estructura de madera (vigas en laminado o macizo), la fijación se realiza mediante tornillos autorroscantes con arandela de impermeabilización EPDM, atornillados en la parte superior de la nervadura para techos accesibles o en la parte inferior de la nervadura según el DTU aplicable.
- Sobre estructura de acero (vigas IPE/HEA), tornillos autorroscantes con aletas perforan la base del perfil. El par de apriete debe controlarse para no aplastar la arandela de impermeabilización ni deformar la chapa.
- En ambos casos, el número de fijaciones por metro cuadrado aumenta en los bordes y en las esquinas del techo, zonas sometidas a las depresiones de viento más fuertes. Los planos de calado proporcionados por el fabricante especifican esta densidad reforzada.
Una fijación subdimensionada en el borde es la principal causa de desgarro de la chapa de acero durante tormentas. Observamos regularmente siniestros relacionados con un calado no conforme a las zonas de viento definidas por los Eurocódigos.
Aislamiento y barrera de vapor: evitar la condensación bajo la chapa de acero
La chapa de acero es un material impermeable al vapor de agua. Sin un dispositivo adecuado, el vapor producido por la actividad interior migra hacia la cara fría de la chapa y se condensa. Este fenómeno degrada el aislante, corroe las fijaciones y genera filtraciones visibles.
La solución radica en la instalación de una barrera de vapor continua del lado caliente, debajo del aislante. El Sd (grosor de difusión equivalente) de la barrera de vapor debe adaptarse a la higrometría del local. Para un local de alta higrometría (cocina colectiva, piscina), se requiere una barrera de vapor metálica.
El aislante en sí, colocado entre las vigas o sobre la chapa en configuración “techo caliente”, contribuye al control del punto de rocío. En un techo caliente, el aislante se coloca sobre la chapa de acero portante, cubierto por la membrana de impermeabilización. Esta configuración elimina los puentes térmicos en el área de las vigas y simplifica la continuidad de la barrera de vapor.
- Techo frío (aislante debajo de la chapa): ventilación obligatoria de la capa de aire entre el aislante y la chapa, adaptada a edificios no calefaccionados o de baja higrometría.
- Techo caliente (aislante sobre la chapa): solución preferida para locales habitados, conforme al DTU 43.3 con elemento portante en chapa de acero acanalada.
- Techo invertido (aislante por encima de la impermeabilización): poco común en chapa de acero, reservado para casos específicos de techos accesibles con protección pesada.
Seguridad en el techo y línea de vida: una obligación a menudo descuidada
Cualquier techo plano accesible para mantenimiento (limpieza de desagües, mantenimiento de la impermeabilización) debe integrar dispositivos anticaídas. La normativa exige barandillas perimetrales o, en su defecto, líneas de vida conformes a la norma EN 795 fijadas en la estructura portante.
Los puntos de anclaje no se fijan solo en la chapa de acero: atraviesan la chapa y se atornillan en las vigas o en placas soldadas a la estructura metálica. Este detalle debe figurar en el esquema de la estructura desde la fase de diseño, ya que una adición posterior implica perforaciones que comprometen la impermeabilización.
La estructura de un techo plano de chapa de acero se concibe como un sistema completo, desde la barrera de vapor hasta la línea de vida. Cada capa depende de la anterior, y el dimensionamiento de la estructura portante condiciona la conformidad del conjunto. Un esquema detallado, validado por un despacho de estudios, sigue siendo la mejor herramienta para coordinar los lotes y asegurar la garantía decenal.
